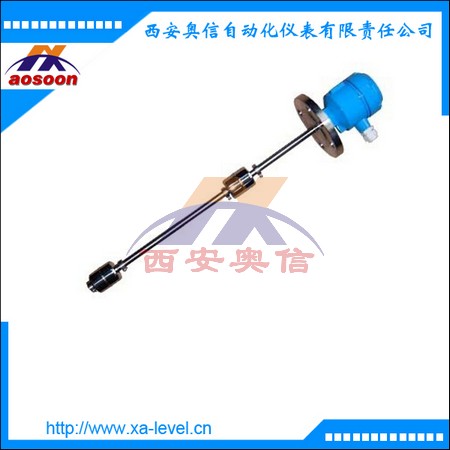

UQK浮球液位开关 UQK-71-2 液位传感器

UQK浮球液位开关 UQK-71-2 液位传感器
结构原理
   插入设备的传感器管内装有一组精密的干簧芯片组，当装有磁体的浮球（筒）随液位上下变化时，使相应位置的干簧芯片组接通，电阻值随之发生变化，电压、电流转换电路将电阻值的变化转换成电流的变化。此变化的电流信号一方面由安装在传感器顶端的数字显示表直接现场指示(此项可要可不要)，另一方面为二线制4-20mADC标准信号输出，远传到控制室内的显示仪表上，显示仪表即进行显示、液位控制和高、低位报警。显示仪表的线性指示可进行全量程范围内任意设定。

技术参数
测量范围：500-4000mm
测量精度：±10mm
工作压力：0-4.0MPa(PVC仅用于常压)
工作温度：-49~150℃（PVC-20~80℃）
安装
1、传感器必须垂直安装在被测容器上，液位计的安装位置，应正确选择在液体波动小，避开或远离液体介质进、出口处，减小介质流体对液位计的冲击而产生影响。
2、安装时必须将浮球有磁性的一端朝下，否则将产生很大误差，可用小铁钉磁物质试验辨别。
3、传感器与显示仪表之间的连接线应远离动力线，以避免串入干扰信号，连接线应采用金属屏蔽电缆或在铁管内敷设。
4、如果是法兰对接，如不能直接成套插入法兰孔，请先将浮球取下，将主体钢管插入容器法兰盘，然后进入容器将浮球放置主体上，拧紧下部定位环即可。
5、液位计的量程范围超过3米，需管底定位，即液位计下端与容器底部应该固定牢。
