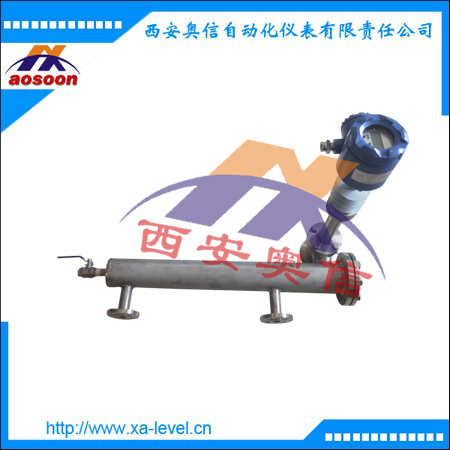

电浮筒液位计UTD 浮筒液位计 电动浮筒液位变送器

电浮筒液位计UTD 浮筒液位计 电动浮筒液位变送器

浮筒液位计结构组成
智能浮筒式液位计由四个基本部分组成：浮筒、弹簧、磁钢室和指示器。浸在液体中的浮筒受到向下的重力，向上的浮力和弹簧弹力的复合作用。当这三个力达到平衡时，浮筒就静止在某一位置。当液位发生变化时，浮筒所受浮力相应改变，平衡状态被打破，从而引起弹力变化即弹簧的伸缩，以达到新的平衡。弹簧的伸缩使其与刚性连接的磁钢产生位移。这样，通过指示器内磁感应元件和传动装置使其指示出液位。限位开关的仪表即可实现液位信号的报警功能。
产品介绍
电浮筒液位计可用来测量液位、界位或密度，输出4～20mADC 标准直流信号，并提供HART 通信协议输出。
技术参数
测量范围：300～3000mm
精 度：液位测量±0.5%FS，界位测量±1%FS
电 源：12～30VDC
输出信号：模拟量：4～20mADC（正作用）20～4mADC（反作用）
数字量：HART 1200 波特移频键控（FSK）
液晶显示：模拟量或液位、界位、温度、扭力管转角及百分数范围
工作压力：2.5～32.0MPa
介质温度：常温型：-40～150℃ 高温型：150～350℃
环境温度：-40～80℃
接液材质：浮筒：304；316
外浮筒：碳钢；304；316
扭管：316
工作原理
控制器与浮筒室、浮筒、扭力管系统等组成。浮筒浸没在浮筒室内的液体中，与扭力管系统刚性连接，扭力管系统承受的力是浮筒自重减去浮筒所受的浮力的净值，在这种合力作用下的扭力管扭转一定角度。浮筒室内液体的位置、密度或界位高低的变化引起浸没在液体中的浮筒受到的浮力变化，从而使扭管转角也随之变化。该变化被传递到数字液位控制器内的杠杆组件，使固定在杠杆组件上的磁铁发生位移，继而被霍尔元件感知并转换为霍尔电势。DLC3000 数字液位控制器采用微控制器与相关的电子线路测量过程变量，提供电流输出，驱动LCD 显示及提供HART 通信能力。微控制器接收经环境温度补偿与线性化了的电信号，同时也补偿由于过程温度变化而引起的液体密度的变化。LCD可显示模拟量输出、过程变量（液位、界面高度或密度）、过程温度、扭力管旋转角度及变量的百分数范围等。\
