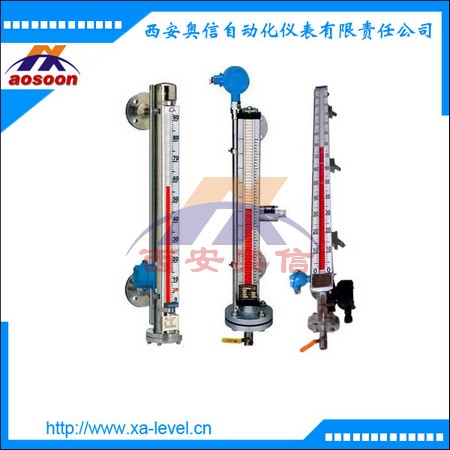

产品介绍
电伴热型磁翻板液位计采用连通器原理,通过气相和液相链接法兰与容器相连接。根据浮力和磁耦合原理,测量筒(即连通器)内磁性浮子随被测液面的升高(降低)驱动测量筒外部显示器上的双色磁翻板翻转。当液面上升时,磁性浮子驱动翻柱旋转180°,显示红色或绿色;当液面下降时,磁性浮子驱动翻柱反向旋转180°,显示白色。红色带(或绿色带)的高度就是被测液面的高度,实现了测量和显示被测液(界)面位置的目的。
每个磁翻板为双色轴向对称结构,两个磁翻板间的间距为10mm,分别以白色和红色(绿色)来指示气相部分和液相部分,红色(或绿色)与白色交接处就是液相和气相的分界处。该液位计既能测量液面,也能测量两种不同密度介质的界面。
技术参数
测量范围:800~3000mm
准确度: ±10mm,±16mm
翻柱直径:10mm,16mm
工作压力:≤2.5Mpa(2.5MPa以上可另行设汁) 防腐型≤0.6Mpa
介质密度(g/cm3):0.5~2
介质温度:-20℃ +250℃(特殊要求可达450℃)
介质粘度:≤0.4Pa•S,对于粘度大的介质或温度低时易结品的介质,可根据用用户要求选 用加热型夹套式液位汁。
环境振动:频率≤25Hz,振幅≤0.5mm
跟随速度:≤0.08m/s
安装方式:侧装式、顶装式、底装式
防护等级:IP65
防爆等级:ExdIICT5(隔爆型)
传输方式:4~20mA 或 开关量
产品用途
电伴热型磁翻板液位计能广泛用于石油、化工、油田、医药、食品、酒业等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐、液氨储罐、氨分离器、锅炉汽包、除氧器、疏水箱、回水箱、高低压加热器、凝结器、蒸发器及其他压力容器内304、321、316L、0Cr18N-i9、304或0Cr18Ni9+PTFE、00Cr17Ni14Mo2、1Cr18Ni9Ti、PVC、PP等材质相容的介质液面、两种不同介质界面测量与显示。有多种安装形式供阁下选择,以适应不同场合、环境的要求。电伴热型磁翻板液位计能可靠的用于高温、低温、高压、强腐蚀、剧毒、危险环境的液位检测。
