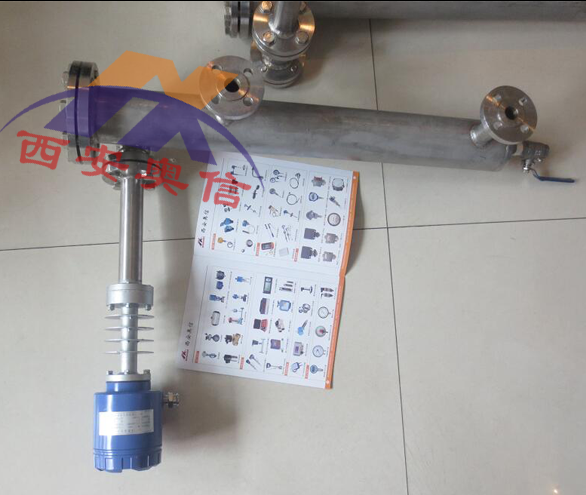

电动浮筒液位计 浮筒液位计测量原理 电动浮筒液位变送器
产品介绍
电浮筒液位计可用来测量液位、界位或密度,输出4~20mADC 标准直流信号,并提供HART 通信协议输出。
技术参数
测量范围:300~3000mm
精 度:液位测量±0.5%FS,界位测量±1%FS
电 源:12~30VDC
输出信号:模拟量:4~20mADC(正作用)20~4mADC(反作用)
数字量:HART 1200 波特移频键控(FSK)
液晶显示:模拟量或液位、界位、温度、扭力管转角及百分数范围
工作压力:2.5~32.0MPa
介质温度:常温型:-40~150℃ 高温型:150~350℃
环境温度:-40~80℃
接液材质:浮筒:304;316
外浮筒:碳钢;304;316
扭管:316
浮筒液位计结构组成
智能浮筒式液位计由四个基本部分组成:浮筒、弹簧、磁钢室和指示器。浸在液体中的浮筒受到向下的重力,向上的浮力和弹簧弹力的复合作用。当这三个力达到平衡时,浮筒就静止在某一位置。当液位发生变化时,浮筒所受浮力相应改变,平衡状态被打破,从而引起弹力变化即弹簧的伸缩,以达到新的平衡。弹簧的伸缩使其与刚性连接的磁钢产生位移。这样,通过指示器内磁感应元件和传动装置使其指示出液位。限位开关的仪表即可实现液位信号的报警功能。
