产品描述

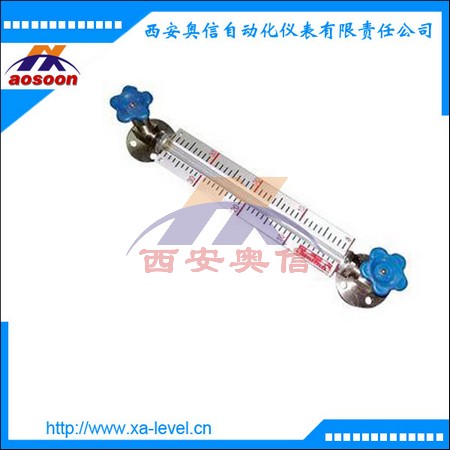

  HG-5型普通玻璃管液位计主要适用于直接指示各种罐、塔、槽、箱等容器内介质液位的高度。仪表结构简单，使用方便。 仪表上下阀门内装有安全钢珠，当玻璃因意外损坏时，钢珠在容器内压力的作用下自动密封，防止容器内液体外溢。
技术参数
测量范围：800～3500mm
工作压力：-0.1MPa～1.6MPa
工作温度：-20～180℃
蒸汽夹套压力：1.0MPa
蒸汽夹套接头：G1/2M外螺纹
显示范围：法兰中心跟距L-2000mm
过程连接：HG20592～20635-97 DN20～DN50
接液材质：碳钢，不锈钢
高碉硅玻璃管　石英玻璃管
钢珠自动封闭压力：≥0.2MPa
排污阀：球阀，针形阀
产品结构
玻璃板液位计的上下阀装有法兰接头，与容器连接构成连通器，由玻璃管内直接指示容器内的液位。结构形式为“普通型”-D“保温型”-W两种，保温型装有加热或冷却装置。该装置加热时可用蒸汽，蒸汽压力不大于0.6MPa，冷却时可用循环水，这样可以调节介质的流动性能，保温套接管尺寸为G1/4内螺纹。
在玻璃板液位计上下阀内装有钢球，当玻璃因意外事故破坏时，钢球在容器内压力的作用下自动密封，防止容器内的介质继续外流。在玻璃板液位计上端针型阀上装有限塞螺钉，可供放气之用，下端针型阀上也装有限塞螺钉，可供放空、取样、排污、清洗。
