UDZ型电接点水位计 UDZ电接点双色水位计 锅炉水位计

UDZ型电接点水位计 UDZ电接点双色水位计 锅炉水位计

产品描述

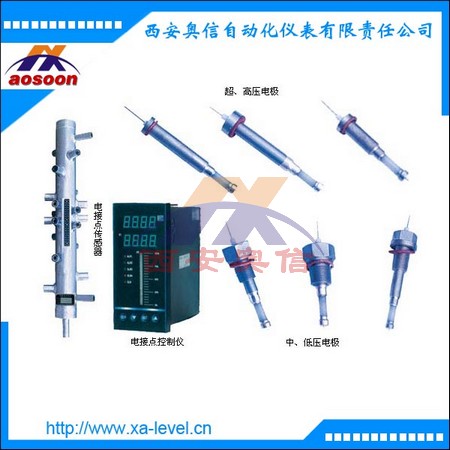

  UDZ型电接点双色水位计，主要用于各种汽包水位、高、低加热器、除氧器、蒸发器以及连排水箱等水、液位测量，与同类产品相比较具有操作简便、使用寿命长、保险系数高等特点。但不适宜于易爆、易燃和腐蚀性液体的液位测量和控制.本水位计主要由测量筒体、陶瓷电极、汽、水发兰、二次仪表等组成。
技术参数
公称压力：2.5MPa
实验压力：3.8MPa 。
使用温度：230度。
显示颜色：气红液绿
可视距离：80M。
使用介质：水，蒸汽。 重量：15公斤
主要规格：300mm.330mm.350mm.400mm.440mm.500mm
法兰通经：DN25
二次仪表技术参数
环境温度：-10℃～+45℃
相对湿度：〈80%无凝结
电 源：220VAC±10%, 50Hz电流〈1A
功 耗：〈10VA
安装方式：竖式盘装
外形尺寸：280*80*160（mm） （长*宽*高）
仪表盘开口尺寸：152*76（mm）
产品特点
该产品水位显示清晰，色泽鲜艳，观察角度大，可视距离远，
适用于各种中低压锅炉，不受水质影响。性能稳定使用寿命长，
高低水位声光异调报警。
密封性能好，无泄漏，免维护。
工作原理
UDZ型锅炉电接点水位计利用炉水和蒸汽的导电率差异的特性进行测量，由于液位的变化使部分电极浸入水中，部分电极置于蒸汽中，浸入炉水中的电极对筒体阻抗减小，而置于蒸汽中的电极对筒体的阻抗增大。利用这一特性，可将非电量的水位转化为电量，送给智能二次仪表，从而实现水位的显示、报警、保护、连锁之功能。运用单片机控制，通过硬件看门狗的使用可在单片机程序跑飞时自动复位，保证了仪表工作状态更加安全、可靠。同时采用热工习惯标志的汽红、水绿的双色合成光柱，真实、直观地显示汽、水液位。
