UDZ液位传感器 UDZ-02S-19 电极式液位计

UDZ液位传感器 UDZ-02S-19 电极式液位计

产品描述

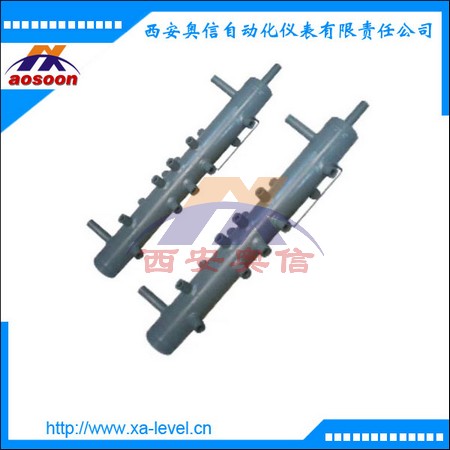

UDZ-01S电接点水位计测量筒，电接点液位计测量筒，电接点测量筒，是用于锅炉汽包等高温高压容器内水位显示与控制，有自检功能，双色显示。它有测量筒、与之相配的电接点、紫铜垫、铜夹头配件、双色自检式显示仪表三部分组成。
技术参数
***大工况：Pn ≤21Mpa 　T≤400℃
变送范围：-300～+300 mm 　或0～1700mm
安装尺寸：ф28×4 上下联通管对焊或法兰连接
仪表尺寸：80（宽）×160（高）×345（深）（直式安装）
160（宽）×80（高）×345（深）（横式安装）

选型参数
UDZ-□　□　□
UDZ－－-产品类型：U-物位仪表、D-电接触、Z-指示
□－－－－压力温度：见表（额定工况）
□－－－－点数：11、13、15、17、19
□－－－－用途：Q-汽包、G-高加、Y-除氧器
测量筒编号 工作压力 工作温度
01 ≤6.4MPa ≤250℃
02 ≤16MPa ≤350℃
03 ≤24MPa ≤450℃

型号规格
